Gama RL

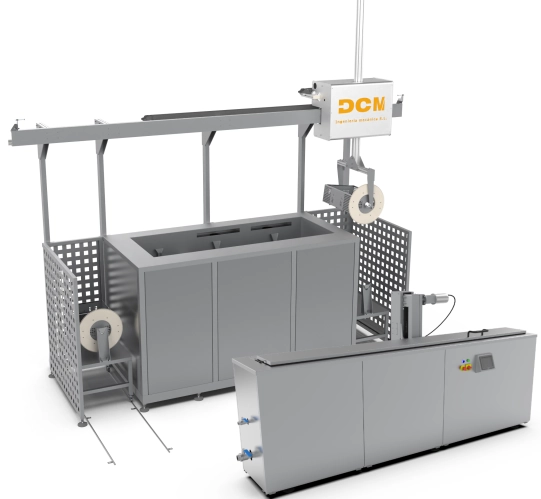

Las máquinas de limpieza ultrasónica RL (cargas rotativas), están especialmente diseñadas para la limpieza de piezas que requieren de un continuo movimiento rotatorio para una limpieza de eficaz. Dentro de esta serie, podemos encontrar máquinas automáticas multietapa para producción masiva con capacidad de trabajo de hasta 5 cestas de forma simultánea y máquinas específicamente diseñadas para la limpieza de rodillos ALINOX con capacidad para rodillos de hasta 500kg de peso y movimiento de rotación y vertical simultáneos que permiten tanto la limpieza tradicional en superficie como la limpieza de los rodillos sumergidos, siempre en combinación con el movimiento de rotación para obtener una limpieza totalmente homogénea.
Características
- Rebosadero: Rebosadero de 3/4" conectado a conectar en la instalación del cliente para evitar posibles derrames de producto en caso de nivel excesivo de líquido.
- Cuadro eléctrico integrado: Cuadro eléctrico integrado y de fácil acceso a mantenimiento que hacen la máquina más compacta y permite su instalación próxima a las paredes. (Según modelo)
- Aislamiento térmico acústico de doble capa: Aislamiento de doble capa térmico y acústico (ignífugo) de 50mm de espesor que reduce la emisión de ruido al tiempo que evita las perdidas de calor y hace la máquina más respetuosa con el medio ambiente.
- Construcción integra en inox AISI 304 / 316: La máquina está íntegramente construida en acero inoxidable AISI 304 y sumergibles en AISI 316L. Opcionalmente se puede construir en AISI 316L.
- Modo ECO diario: Programación de la calefacción en modo ECO que permite mantener la temperatura durante la noche con un minino coste energético.
- Separador de aceite: Sistema de separación de aceite mediante flujo laminar, compuesto por bomba con cuerpo de acero inoxidable AISI 316L que remueve el aceite de la superficie evitando que las piezas se manchen al salir. (Según modelo)
- V-Shape: Fondo cuba en forma V que facilita la limpieza de la cuba y la eliminación de lodos.
- Sistema de doble soldadura: Doble soldadura interna y externa de todo el tanque que asegura la máxima estanqueidad y fiabilidad de la cuba.
- Resistencias eléctricas en los laterales: Resistencia eléctrica de acero inoxidable situado en los laterales de la cuba alejadas del fondo para evitar la rotura prematura por acumulación de lodos en el fondo.
- Tamaño ultracompacto: Diseño ultra compacto que permite la instalación de cuba en espacios muy reducidos.
- Baliza luminosa integrada: Baliza de señalización luminosa integrada que permite conocer el estado de la máquina en todo momento incluso sin estar en sus inmediaciones.
- Heavy Duty: La robusta construcción de los equipos DCM ultrasonic hacen convierten nuestras máquinas en la que levantan mayor peso del mercado pudiendo hacer limpieza de cargas realmente pesadas.
Opcionales disponibles
Filtro
El sistema de filtrado alarga la vida útil del baño permitiendo así un ahorro en costes producto de limpieza.
Relleno automático
El sistema de relleno automático se encarga de rellenar el agua evaporada y evitar así daños por trabajo en seco.
Extracción de aceite automática
El sistema de extracción de aceite automático se encarga de vaciar el aceite cuando se acumula en lla cuba auxiliar.
Extracción de vapor
Sistema de extracción de vapor para conectado a la instalación del cliente. Evita la dispersión de vapores no deseados.
Elevador eléctrico
El sistema de elevador eléctrico nos permite un gran ahorro de energía al no tener que generar aire comprimido.
Tapa automática
El sistema de tapa automática permite abrir y cerrar la tapa de forma automática haciendo más cómodo el uso de la máquina.
Calefacción híbrida
El sistema de calefacción híbrida conectado a la instalación de agua caliente del cliente, reduce el consumo energetico en un 30%
Dosificador de detergente
El sistema de dosificador se encarga de rellenar el producto químico junto el relleno automático.
Pedal manos libres
El sistema de pedal manos libres permite operar la máquina sin necesidad de tocar la pantalla.
Tanque en AISI 316
Tanque y superficies en contacto con el producto químico fabricadas en AISI 316.
Series de máquinas
Catálogo
Descarga nuestro catálogo con toda la información sobre nuestra tecnología, equipos y aplicaciones.
¿Te ayudamos en algo más?
Llama sin compromiso al 960 26 36 65 o contáctanos a través del formulario
Tabla Comparativa de Características Técnicas
5S UCM 250RLVer Producto |
UCM 500RLVer Producto |
UCM 750RLVer Producto |
|
Potencia ultrasonidos (W) | 2000 | 4000 | 6000 |
Potencia calefacción (W) | 7500 | 12000 | 12000 |
Capacidad de la cuba (litros) | 250 | 510 | 764 |
Medidas cesta rotatoria LxWxH | A medida | 2548 x 400 x 500 | 2548 x 600 x 500 |
Medidas interiores etapa LxWxH (mm) | 826 x 732 x 456 | Rodillo L2400 x Ø215 | Rodillo L2400 x Ø250 |
Medidas externas LxWxH (mm) | 4800 x 1404 x 4300 | 3080 x 790 x 1600 | 3080 x 990 x 1600 |
Carga máxima dinámica (kg) | 100 | 500 | 500 |
Carga máxima estática (kg) | 100 | 500 | 500 |
Productos
Gama de Equipos
5S UCM 250RL
5S UCM 250RL
Nuestra gama estándar RL (Rotating Loading) cuenta con una plataforma elevadora neumática con capacidad de carga hasta 500kg para equipos de limpieza de rodillos y un robot con capacidad de carga de hasta 100kg para equipos multietapa. El elevador tiene tres funciones principales que son:
Ayudar a la carga y descarga de las piezas a limpiar.
Ayudar a limpieza en zonas de difícil acceso produciendo un leve movimiento del fluido que ayuda a la eliminación de los restos de suciedad desprendidos.
Evitar que la acción de los ultrasonidos se concentre en un punto e impedir así el marcado de las piezas a limpiar cuando estas están formadas por metales blandos como pueden ser el aluminio o el zamak.
Generadores digitales sincronizados, en DCM ultrasonic hemos desarrollado nuestro propio generador digital sincronizado con frecuencia de trabajo desde los 24 hasta 40kHz permitiendo así seleccionar la mejor frecuencia dependiendo del uso. Nuestro generador es el fruto de más de 10 años de experiencia en la limpieza por ultrasonidos viendo día a día las necesidades de nuestros clientes.
Transductores piezoeléctricos PZT4, fabricados en Japón seleccionados cuidadosamente para ofrecer el máximo rendimiento posible. Existen muchos fabricantes y modelos de transductores piezoeléctricos en el mercado, pero no todos se comportan de igual modo. En DCM ultrasonic realizamos un estudio con más de 15 modelos diferentes hasta dar con el que ofrecía el mayor rendimiento en combinación con nuestro generador, esto nos ha permitido obtener niveles de cavitación muy altos con consumos muy bajos.
Aislamiento térmico acústico, que evita perdidas de calor durante el funcionamiento de nuestros equipos manteniendo estos la temperatura evitando así ciclos innecesarios de calentamiento y enfriamiento que derivan directamente en un menor consumo eléctrico y ahorro económico.
Sistema de control con PLC y HMI, el equipo cuenta con una PLC y una pantalla a color HMI desde donde se puede control fácilmente toda la máquina con un menú muy intuitivo. El equipo cuenta con puerto de comunicaciones Ethernet permitiendo así el monitoreo y gestión del equipo en remoto.
Construcción integra en acero inoxidable, el equipo está construido íntegramente en acero inoxidable AISI 304L a excepción de los emisores de ultrasonidos que están fabricados en acero inoxidable AISI 316L. Los espesores del tanque y los emisores de ultrasonidos han sido cuidadosamente seleccionados para asegurar una vida útil larga y obtener la mejor resonancia posible del sistema consiguiendo así un rendimiento próximo al 98%, lo que se traduce en que toda la energía eléctrica empleada para generar los ultrasonidos es entregada en forma mecánica al tanque, reduciendo así las pérdidas de energía en forma de calor.
Leer Más
UCM 500RL
UCM 500RL
Nuestra gama estándar RL (Rotating Loading) cuenta con una plataforma elevadora neumática con capacidad de carga hasta 500kg para equipos de limpieza de rodillos y un robot con capacidad de carga de hasta 100kg para equipos multietapa. El elvador tiene tres funciones principales que son:
Ayudar a la carga y descarga de las piezas a limpiar.
Ayudar a limpieza en zonas de dificil acceso produciendo una leve movimiento del fluido que ayuda a la eliminación de los restos de suciedad desprendidos.
Evitar que la acción de los ultrasonidos se concentre en un punto e impedir así el marcado de las piezas a limpiar cuando estas están formadas por metales blandos como pueden ser el aluminio o el zamak.
Generadores digitales sincronizados, en DCM ultrasonic hemos desarrollado nuestro propio generador digital sincronizado con frecuencia de trabajo desde los 24 hasta 40kHz permitiendo así seleccionar la mejor frecuencia dependiendo del uso. Nuestro generador es el fruto de más de 10 años de experiencia en la limpieza por ultrasonidos viendo día a día las necesidades de nuestros clientes.
Transductores piezoeléctricos PZT4, fabricados en Japón seleccionados cuidadosamente para ofrecer el máximo rendimiento posible. Existen muchos fabricantes y modelos de transductores piezoeléctricos en el mercado, pero no todos se comportan de igual modo. En DCM ultrasonic realizamos un estudio con más de 15 modelos diferentes hasta dar con el que ofrecía el mayor rendimiento en combinación con nuestro generador, esto nos ha permitido obtener niveles de cavitación muy altos con consumos muy bajos.
Aislamiento térmico acústico, que evita perdidas de calor durante el funcionamiento de nuestros equipos manteniendo estos la temperatura evitando así ciclos innecesarios de calientamiento y enfriamiento que derivan directamente en un menor consumo eléctrico y ahorro económico.
Sistema de control con PLC y HMI, el equipo cuenta con una PLC y una pantalla a color HMI desde donde se puede control facilmente toda la máquina con un menú muy intuitivo. El equipo cuenta con puerto de comunicaciones Ethernet permitiendo así el monitoreo y gestión del equipo en remoto.
Construcción integra en acero inoxidable, el equipo está contruido integramente en acero inoxidable AISI 304L a escepción de los emisores de ultrasonidos que están fabricados en acero inoxidable AISI 316L. Los espesores del tanque y los emisores de ultrasonidos han sido cuidadosamente seleccionados para asegurar una vida útil larga y obtener la mejor resonancia posible del sistema consiguiendo así un rendimiento proximo al 98%, lo que se traduce en que toda la energía eléctrica empleada para generar los ultrasonidos es entregada en forma mecanica al tanque, reduciendo así las perdidas de energía en forma de calor.
Leer Más
UCM 750RL
UCM 750RL
Nuestra gama estándar RL (Rotating Loading) cuenta con una plataforma elevadora neumática con capacidad de carga hasta 500kg para equipos de limpieza de rodillos y un robot con capacidad de carga de hasta 100kg para equipos multietapa. El elvador tiene tres funciones principales que son:
Ayudar a la carga y descarga de las piezas a limpiar.
Ayudar a limpieza en zonas de dificil acceso produciendo una leve movimiento del fluido que ayuda a la eliminación de los restos de suciedad desprendidos.
Evitar que la acción de los ultrasonidos se concentre en un punto e impedir así el marcado de las piezas a limpiar cuando estas están formadas por metales blandos como pueden ser el aluminio o el zamak.
Generadores digitales sincronizados, en DCM ultrasonic hemos desarrollado nuestro propio generador digital sincronizado con frecuencia de trabajo desde los 24 hasta 40kHz permitiendo así seleccionar la mejor frecuencia dependiendo del uso. Nuestro generador es el fruto de más de 10 años de experiencia en la limpieza por ultrasonidos viendo día a día las necesidades de nuestros clientes.
Transductores piezoeléctricos PZT4, fabricados en Japón seleccionados cuidadosamente para ofrecer el máximo rendimiento posible. Existen muchos fabricantes y modelos de transductores piezoeléctricos en el mercado, pero no todos se comportan de igual modo. En DCM ultrasonic realizamos un estudio con más de 15 modelos diferentes hasta dar con el que ofrecía el mayor rendimiento en combinación con nuestro generador, esto nos ha permitido obtener niveles de cavitación muy altos con consumos muy bajos.
Aislamiento térmico acústico, que evita perdidas de calor durante el funcionamiento de nuestros equipos manteniendo estos la temperatura evitando así ciclos innecesarios de calientamiento y enfriamiento que derivan directamente en un menor consumo eléctrico y ahorro económico.
Sistema de control con PLC y HMI, el equipo cuenta con una PLC y una pantalla a color HMI desde donde se puede control facilmente toda la máquina con un menú muy intuitivo. El equipo cuenta con puerto de comunicaciones Ethernet permitiendo así el monitoreo y gestión del equipo en remoto.
Construcción integra en acero inoxidable, el equipo está contruido integramente en acero inoxidable AISI 304L a escepción de los emisores de ultrasonidos que están fabricados en acero inoxidable AISI 316L. Los espesores del tanque y los emisores de ultrasonidos han sido cuidadosamente seleccionados para asegurar una vida útil larga y obtener la mejor resonancia posible del sistema consiguiendo así un rendimiento proximo al 98%, lo que se traduce en que toda la energía eléctrica empleada para generar los ultrasonidos es entregada en forma mecanica al tanque, reduciendo así las perdidas de energía en forma de calor.
Leer Más
