Comment fonctionne un émetteur à ultrasons?

Dans le monde de la technologie moderne, les ultrasons jouent un rôle essentiel dans de nombreux secteurs : nettoyage, médecine, automatisation industrielle, robotique, emballage, contrôle des processus, etc. Le cœur de tout système à ultrasons est l’émetteur d’ultrasons, un appareil qui convertit l’énergie électrique en ondes sonores à haute fréquence. Mais comment fonctionne exactement un émetteur à ultrasons ? Quels principes physiques se cachent derrière cela ? Quels types existent et comment sont-ils utilisés dans les applications industrielles réelles ?

Chez DCM Ultrasonic, nous souhaitons expliquer clairement et professionnellement le fonctionnement d'un émetteur à ultrasons, ses composants clés, son principe physique, ses applications pratiques et les facteurs à prendre en compte lors de la sélection d'un émetteur pour votre système.


Qu'est-ce qu'un émetteur à ultrasons?

Un émetteur à ultrasons est un appareil capable de générer des ondes sonores à des fréquences supérieures au seuil de l'audition humaine, c'est-à-dire supérieures à 20 kHz. Ces ondes se propagent sous forme de vibrations mécaniques dans l’air, les liquides ou les solides et sont utilisées dans une multitude de processus industriels et scientifiques.

L'émetteur fait partie d'un transducteur à ultrasons, qui peut être soit un émetteur, soit un récepteur (ou les deux). Dans le cas d’un système d’émission actif, l’émetteur est responsable de la génération des ondes qui interagissent avec l’environnement ou d’autres matériaux.


Principe de fonctionnement: la piézoélectricité

La base technologique de la plupart des émetteurs ultrasonores est l’effet piézoélectrique inverse. Ce phénomène a été découvert au 19e siècle et fait référence à la capacité de certains matériaux (comme le quartz, la tourmaline ou les matériaux céramiques comme le titanate de plomb et de zirconium – PZT) à changer de forme lorsqu'une tension électrique leur est appliquée.

Lorsqu'un signal alternatif est appliqué à un cristal piézoélectrique, il vibre à la même fréquence que le signal électrique. Si cette fréquence est dans la gamme ultrasonore, le cristal vibre rapidement, générant une onde mécanique (son) qui se propage dans le milieu environnant.

Ce processus peut être résumé en trois étapes:

1. Génération de signaux électriques: Un circuit générateur ou oscillateur produit un signal alternatif à haute fréquence (par exemple, 40 kHz).
2. Conversion en vibration mécanique: le matériau piézoélectrique de l'émetteur vibre en raison du signal appliqué.
3. Emission d'ondes ultrasonores: les vibrations sont transmises au milieu (air, eau, métal, etc.) et se propagent sous forme d'ondes sonores à haute fréquence.

DÉCOUVREZ NOS ÉMETTEURS À ULTRASONS DE LA PLUS HAUTE QUALITÉ
















Principaux composants d'un émetteur à ultrasons

Un émetteur ultrasonique peut avoir une structure simple ou complexe selon son application, mais comprend généralement:

• Élément piézoélectrique: Noyau actif qui convertit l’énergie électrique en vibration mécanique.
• Boîtier ou encapsulation: protège l'élément piézoélectrique des conditions environnementales (eau, poussière, chaleur) et aide à canaliser les ondes émises.
• Électrodes: permettent la connexion électrique au générateur de signal
• Cône ou lentille acoustique (sur certains modèles): focalise ou dirige le faisceau ultrasonore pour augmenter sa précision.

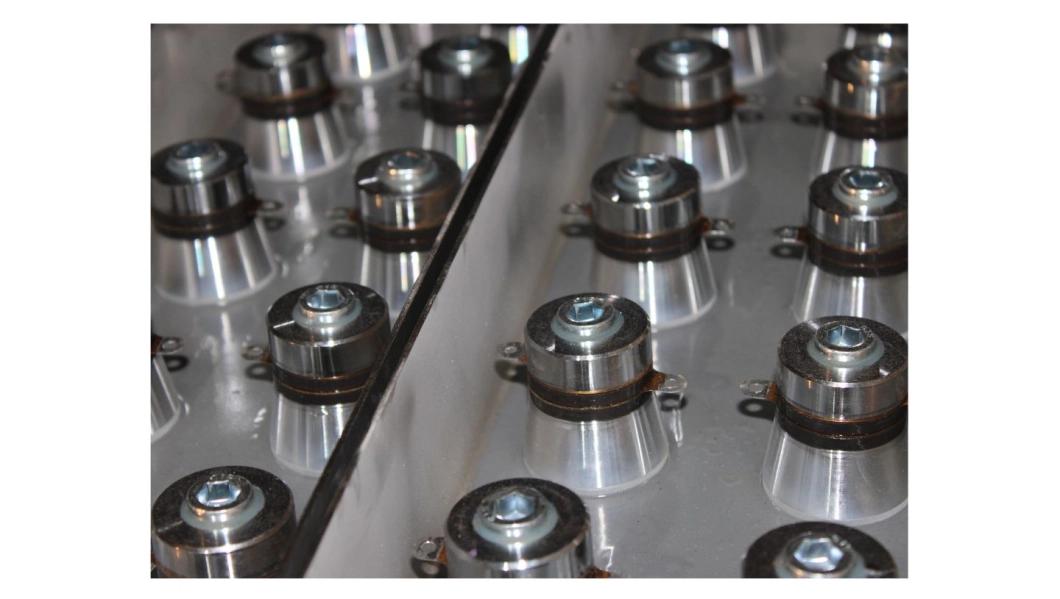

Dans les applications industrielles telles que le nettoyage par ultrasons, l'assemblage est souvent intégré dans une sonde ou un transducteur qui se fixe à un réservoir de nettoyage rempli de liquide, permettant aux ondes générées de provoquer une cavitation pour éliminer la saleté des pièces complexes.


Types d'émetteurs à ultrasons selon le milieu

Les émetteurs à ultrasons varient en fonction du milieu dans lequel ils fonctionneront:

1. Transmetteurs à ultrasons pour l'air
Ils sont utilisés dans les capteurs de proximité, la mesure de distance, les systèmes anticollision ou les détecteurs de niveau sans contact. Ils sont optimisés pour transmettre des ondes dans l'air, avec des fréquences comprises entre 20 kHz et 80 kHz, généralement.

2. Transmetteurs à ultrasons pour liquides
Conçu pour transmettre efficacement des liquides tels que l'eau, les huiles ou les solutions détergentes. Ils sont typiques des systèmes de nettoyage à ultrasons, de mesure de débit, de détection de niveau, etc.

3. Transmetteurs à ultrasons pour solides
Dans des applications telles que les essais non destructifs (END) ou l'inspection industrielle, ces émetteurs transmettent des ondes à travers des matériaux solides pour détecter des fissures, des craquelures ou des changements de densité.

Chez DCM Ultrasonic, nous sommes spécialisés dans la fabrication de générateurs et d'émetteurs à ultrasons pour le nettoyage par ultrasons.


Paramètres techniques clés

Lors du choix ou de la conception d'un émetteur à ultrasons, les éléments suivants doivent être pris en compte:

• Fréquence de fonctionnement: affecte directement la résolution et la pénétration. Plus la fréquence est basse, plus la pénétration est grande. Plus la fréquence est élevée, plus les détails sont importants.
• Puissance acoustique: quantité d'énergie émise par le transducteur. Indispensable dans des applications telles que le nettoyage par ultrasons ou le soudage.
• Angle d'émission: détermine la directivité du faisceau ultrasonore.
• Impédance acoustique: compatibilité avec le milieu émetteur et le système récepteur.

DEMANDEZ DES INFORMATIONS SUR NOS ÉMETTEURS À ULTRASONS

Applications industrielles des transmetteurs à ultrasons

Les émetteurs à ultrasons sont présents dans une grande variété de secteurs:

✅ Nettoyage par ultrasons
Les émetteurs génèrent de la cavitation dans les liquides, permettant un nettoyage en profondeur des composants métalliques, électroniques, médicaux ou mécaniques sans endommager les pièces.

✅ Détection et mesure
Utilisé dans les capteurs pour mesurer le niveau de liquide, la proximité, le débit ou même l'épaisseur du matériau. Ils sont également utilisés dans les systèmes de vision par ultrasons pour robots ou véhicules autonomes.

✅ Inspection des matériaux
L'inspection par ultrasons détecte les défauts internes dans les pièces métalliques, les tuyaux, les structures en béton ou les composants composites sans nécessiter de démontage.

✅ Soudage par ultrasons
Dans les industries du plastique et de l'emballage, les émetteurs à ultrasons permettent de fusionner des matériaux en utilisant la chaleur localisée générée par des vibrations à haute fréquence.

✅ Biomédecine
Les émetteurs sont utilisés dans l'échographie médicale pour générer des images internes du corps humain, ainsi que dans des applications thérapeutiques.


Qu’est-ce qui fait un bon émetteur à ultrasons?

Un émetteur à ultrasons de qualité se distingue par:

• Stabilité de fréquence: pour éviter les changements de résonance.
• Haute efficacité de conversion électrique-acoustique.
• Durabilité dans des conditions extrêmes (température, humidité, produits chimiques).
• Bonne compatibilité avec les systèmes de contrôle électroniques.

Chez DCM Ultrasonic, par exemple, les émetteurs que nous intégrons dans nos solutions de nettoyage et de démoussage sont soigneusement sélectionnés pour garantir des performances continues, une fiabilité et une efficacité énergétique maximale.

L'émetteur à ultrasons est un élément clé de nombreuses technologies modernes. Sa capacité à transformer l’énergie électrique en vibrations mécaniques à haute fréquence en fait un outil polyvalent et efficace qui peut s’adapter à une large gamme de processus. Que ce soit dans le nettoyage industriel, le contrôle qualité, l’automatisation ou la médecine, comprendre le fonctionnement d’un émetteur à ultrasons vous permet d’optimiser les processus, d’améliorer les résultats et de prendre des décisions éclairées au niveau technique.
