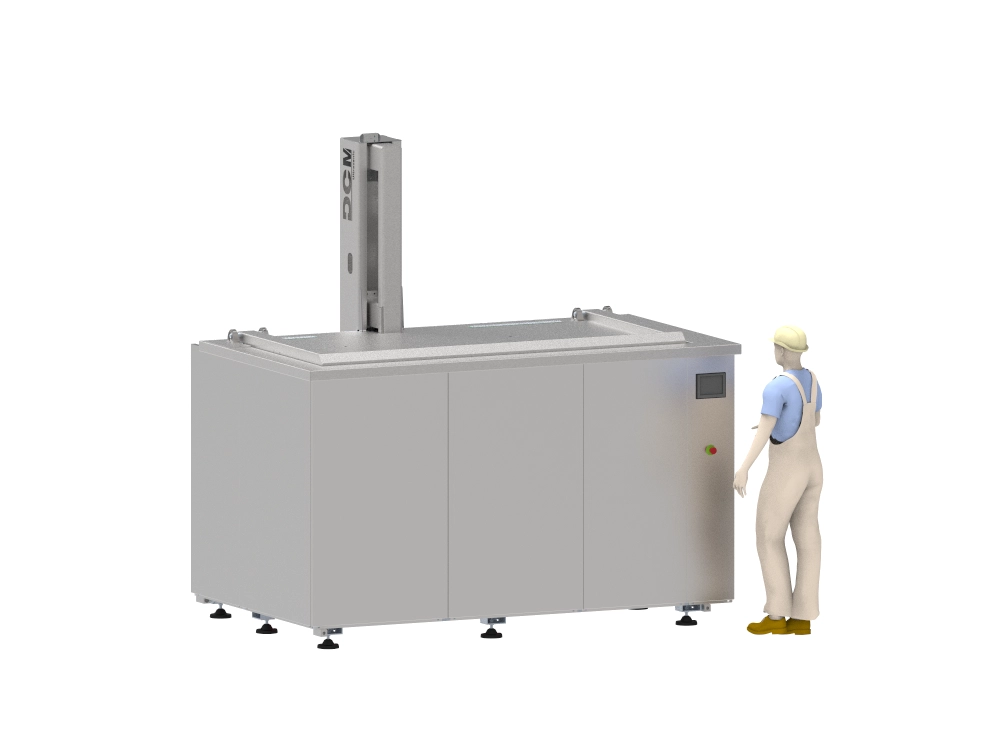

Ultrasonido UCM 2000DL
Características técnicas
Potencia ultrasonidos (W) | 10000 |
Potencia calefacción (W) | 22000 |
Capacidad cuba (litros) | 2380 |
Medias interiores LxWxH (mm) | 1800 x 1150 x 1150 |
Medidas útiles LxWxH (mm) | 1740 x 1005 x 865 |
Medidas externas LxWxH (mm) | 2710 x 1660 x 2975 |
Carga máxima dinámica (kg) | 1500 |
Carga máxima estática (kg) | 3000 |
Descripción

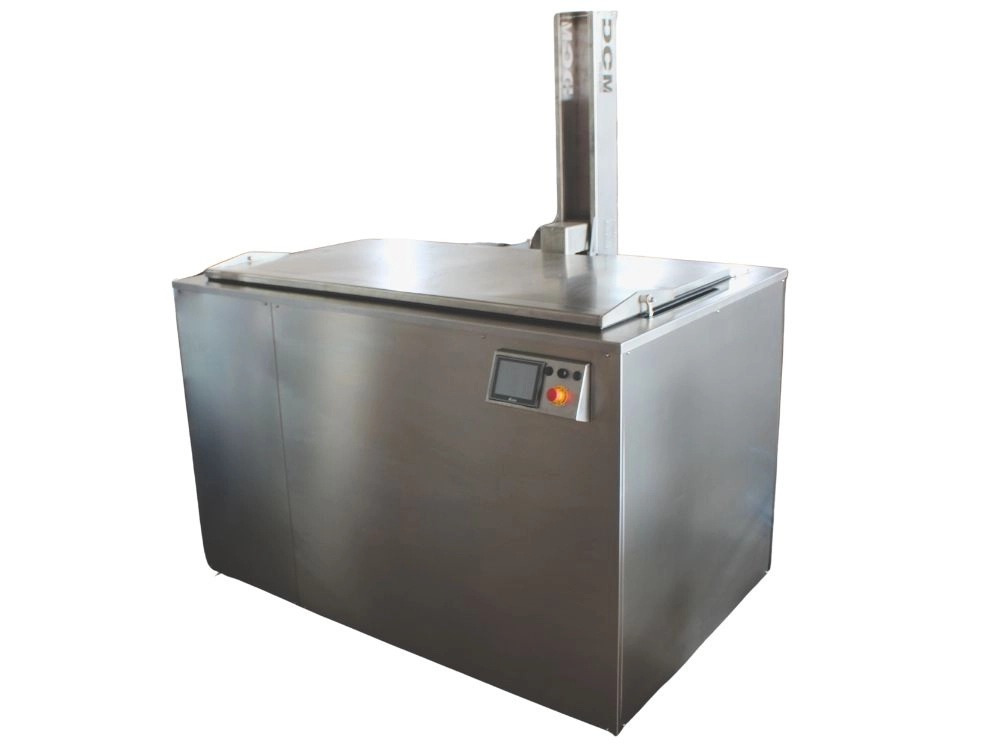

Nuestra gama estándar DL (Dinamic Loading) cuenta con una plataforma elevadora neumática con capacidad de carga hasta 1500kg o hidráulica cuando la carga supera los 1500kg. El elevador tiene tres funciones principales que son:
- Ayudar a la carga y descarga de las piezas a limpiar.
- Ayudar a limpieza en zonas de difícil acceso produciendo un leve movimiento del fluido que ayuda a la eliminación de los restos de suciedad desprendidos.
- Evitar que la acción de los ultrasonidos se concentre en un punto e impedir así el marcado de las piezas a limpiar cuando estas están formadas por metales blandos como pueden ser el aluminio o el zamak.
Generadores digitales sincronizados, en DCM ultrasonic hemos desarrollado nuestro propio generador digital sincronizado con frecuencia de trabajo desde los 24 hasta 40kHz permitiendo así seleccionar la mejor frecuencia dependiendo del uso. Nuestro generador es el fruto de más de 10 años de experiencia en la limpieza por ultrasonidos viendo día a día las necesidades de nuestros clientes.
Transductores piezoeléctricos PZT4, fabricados en Japón seleccionados cuidadosamente para ofrecer el máximo rendimiento posible. Existen muchos fabricantes y modelos de transductores piezoeléctricos en el mercado, pero no todos se comportan de igual modo. En DCM ultrasonic realizamos un estudio con más de 15 modelos diferentes hasta dar con el que ofrecía el mayor rendimiento en combinación con nuestro generador, esto nos ha permitido obtener niveles de cavitación muy altos con consumos muy bajos.
Aislamiento térmico acústico, que evita perdidas de calor durante el funcionamiento de nuestros equipos manteniendo estos la temperatura evitando así ciclos innecesarios de calentamiento y enfriamiento que derivan directamente en un menor consumo eléctrico y ahorro económico.
Sistema de control con PLC y HMI, el equipo cuenta con una PLC y una pantalla a color HMI desde donde se puede control fácilmente toda la máquina con un menú muy intuitivo. El equipo cuenta con puerto de comunicaciones Ethernet permitiendo así el monitoreo y gestión del equipo en remoto.
Construcción integra en acero inoxidable, el equipo está construido íntegramente en acero inoxidable AISI 304L a excepción de los emisores de ultrasonidos que están fabricados en acero inoxidable AISI 316L. Los espesores del tanque y los emisores de ultrasonidos han sido cuidadosamente seleccionados para asegurar una vida útil larga y obtener la mejor resonancia posible del sistema consiguiendo así un rendimiento próximo al 98%, lo que se traduce en que toda la energía eléctrica empleada para generar los ultrasonidos es entregada en forma mecánica al tanque, reduciendo así las perdidas de energía en forma de calor.
Transductores piezoeléctricos PZT4, fabricados en Japón seleccionados cuidadosamente para ofrecer el máximo rendimiento posible. Existen muchos fabricantes y modelos de transductores piezoeléctricos en el mercado, pero no todos se comportan de igual modo. En DCM ultrasonic realizamos un estudio con más de 15 modelos diferentes hasta dar con el que ofrecía el mayor rendimiento en combinación con nuestro generador, esto nos ha permitido obtener niveles de cavitación muy altos con consumos muy bajos.
Aislamiento térmico acústico, que evita perdidas de calor durante el funcionamiento de nuestros equipos manteniendo estos la temperatura evitando así ciclos innecesarios de calentamiento y enfriamiento que derivan directamente en un menor consumo eléctrico y ahorro económico.
Sistema de control con PLC y HMI, el equipo cuenta con una PLC y una pantalla a color HMI desde donde se puede control fácilmente toda la máquina con un menú muy intuitivo. El equipo cuenta con puerto de comunicaciones Ethernet permitiendo así el monitoreo y gestión del equipo en remoto.
Construcción integra en acero inoxidable, el equipo está construido íntegramente en acero inoxidable AISI 304L a excepción de los emisores de ultrasonidos que están fabricados en acero inoxidable AISI 316L. Los espesores del tanque y los emisores de ultrasonidos han sido cuidadosamente seleccionados para asegurar una vida útil larga y obtener la mejor resonancia posible del sistema consiguiendo así un rendimiento próximo al 98%, lo que se traduce en que toda la energía eléctrica empleada para generar los ultrasonidos es entregada en forma mecánica al tanque, reduciendo así las perdidas de energía en forma de calor.
Series de máquinas
Catálogo
Descarga nuestro catálogo con toda la información sobre nuestra tecnología, equipos y aplicaciones.
¿Te ayudamos en algo más?
Llama sin compromiso al 960 26 36 65 o contáctanos a través del formulario
Tabla Comparativa de Características Técnicas
UCM 2000DLVer Producto |
UCM 100DLVer Producto |
UCM 200DLVer Producto |
UCM 350DLVer Producto |
UCM 500DLVer Producto |
UCM 750DLVer Producto |
UCM 1000DLVer Producto |
UCM 3000DLVer Producto |
|
Potencia ultrasonidos (W) | 10000 | 1000 | 2000 | 3000W | 4000 | 6.000 | 8000 | 14000 |
Potencia calefacción (W) | 22000 | 3750 | 7000 | 7500 | 9000 | 12.000 | 15000 | 30000 |
Capacidad de la cuba (litros) | 2380 | 100 | 230 | 400 | 546 | 790 | 1215 | 3105 |
Medidas interiores LxWxH (mm) | 1800 x 1150 x 1150 | 600 x 395 x 465 | 675 x 600 x 575 | 1010 x 800 x 720 | 1400 x 600 x 650 | 1370 x 800 x 720 | 1700 x 1100 x 650 | 1800 x 1500 x 1150 |
Medidas útiles LxWxH (mm) | 1740 x 1005 x 865 | 570 x 325 x 400 | 655 x 530 x 475 | 980 x 510 x 500 | 1350 x 500 x 475 | 1317 x 650 x 600 | 1560 x 1000 x 570 | 1740 x 1355 x 865 |
Medidas externas LxWxH (mm) | 2710 x 1660 x 2975 | 1150 x 745 x 1500 | 1250 x 950 x 1675 | 1610 x 1060 x 1700 | 1610 x 1060 x 1700 | 1955 x 1240 x 1910 | 2135 x 1365 x 2200 | 2710 x 2010 x 2975 |
Carga máxima dinámica (kg) | 1500 | 60 | 80 | 275 | 275 | 525 | 825 | 1500 |
Carga Máxima estática (kg) | 3000 | 125 | 175 | 550 | 550 | 1050 | 1650 | 3000 |
Productos
Gama de Equipos
UCM 100DL
UCM 100DL
Nuestro modelo UCM 100DL está especialmente diseñado para la limpieza y decapado de piezas de poco volumen y peso contenido. Cuenta con un elevador neumático capaz de levantar hasta 60 kg. En modo estático, la cuba está diseñada para soportar cargas de hasta 125 kg.
La cuba cuenta con sistema de separación de aceite que permite retirar los restos de suciedad de la superficie de la cuba principal y trasladarlos a la cuba auxiliar, con este método se consigue que al sacar las piezas del baño, estas no se ensucien con la propia suciedad que pueda quedar en la capa supercial de este.
La potencia en ultrasonidos de la cuba es de 1000W para una capacidad de 100 litros, lo que proporciona un ratio de potencia/litro de 10w/l que sumado al diseño y geometría de la cuba, la convierten en la máquina más eficiente del mercado en su categoría.
La cuba está íntegramente construida en acero inoxidable AISI 304, a excepción de los emisores de ultrasonidos que están fabricados en AISI 316.
Cuenta con una interfaz gráfica sencilla e intuitiva que puede ser controlada y monitorizada de forma remota.
Esta máquina es ideal para pequeños talleres o talleres con escaso espacio libre, dado sus medidas ultra compactas. Los usos principales de esta máquina son:
Limpieza de partes de motores
Turbos.
Válvulas EGR.
Pequeñas culatas
Radiadores.
Desengrase
Decapado.
Descarbonizado.
Leer Más
UCM 200DL
UCM 200DL
Nuestro equipo UCM 200DL está concebido para su uso en procesos de limpieza, desengrase, descarbonización y decapado de piezas. Está equipado con un sistema neumático de carga y descarga de piezas con una capacidad de elevación de 80 kg. En modo estático es posible utilizarlo en su posición más baja con cargas de hasta 175 kg.
Cuenta con un sistema de separación de aceite compuesto por una bomba que se encarga de recircular el agua del tanque auxiliar al tanque principal, eliminando los restos de aceite y suciedad de la superficie del tanque evitando que las piezas se manchen al retirarlas. Esta cuba auxiliar a su vez tiene la función de absorber toda el agua desplazada por la pieza a limpiar al introducirla en cuba principal.
Cuenta con una relación de potencia / litros de 8.4W/l que junto al estudio de la geometría de la cuba y la posición de los emisores, la convierten en la máquina más eficiente del mercado en su categoría.
El equipo está íntegramente construido en acero inoxidable AISI 304 salvo los emisores de ultrasonidos que están fabricados en AISI 316
El equipo cuenta con aislamiento térmico - acústico que evita perdidas de calor por radiación y mantiene la temperatura del tanque disminuyendo el consumo eléctrico a la vez que redice el nivel sonoro por dejado de los 78db evitando así el uso obligatorio de protección auditiva.
La interacción con el usuario se realiza mediante panel táctil de 7" a color que permite el uso del equipo de forma fácil e intuitiva.
Dadas sus reducidas dimensiones es ideal para aquellos talleres que no disponen de mucho espacio libre, el acceso a manteamiento se restringe a los laterales lo que permite instalar el equipo muy próximo a las paredes.
Sus usos principales son:
Limpieza de motores.
Desengrase.
Decapado.
Descarbonizado.
Leer Más
UCM 350DL
UCM 350DL
El equipo UCM 350DL está pensado para ser utilizado en procesos de limpieza, eliminación de carbonilla, eliminación de pintura y desengraso de piezas principalmente. Cuenta con un elevador neumático con una capacidad de carga de 275kg a una presión de 7 bares que facilita las tareas de carga y descarga de piezas, además, el elevador favorece la retirada de suciedad de las piezas a limpiar gracias al movimiento de vaivén que favorece la circulación de líquido por las cavidades de mayor dificultad de acceso. El equipo está preparado para soportar cargas estáticas de hasta 550kg.
Cuenta con un cuadro eléctrico extraíble mediante guías situado en la parte inferior de la cuba. Esta peculiaridad convierte al equipo UCM 350DL en un equipo ultra compacto y versátil ya que puede ser instalado totalmente pegado a la pared ahorrando espacio en la instalación del cliente.
Al igual que el resto de la gama, cuenta con un sistema de separación de aceite formado por una bomba que desplaza la solución de limpieza de del tanque auxiliar al tanque principal decantando los restos de aceite de la cuba principal a la cuba auxiliar. Gracias a este proceso, se evita que las piezas se ensucien al salir del tanque.
El generador de ultrasonidos digital y sincronizado es el encargado de producir el fenómeno de cavitación en el tanque, encargado de arrancar la suciedad de la superficie de las piezas a tratar.
El equipo está aislado tanto térmica como acústicamente lo que reduce el consumo energético y reduce el nivel de presión sonora por debajo de los 78db permitiendo su uso sin necesidad de protecciones auditivas.
Nuestros clientes utilizan este equipo principalmente en:
Reconstrucción de motores
Desengrase de piezas mecánizadas.
Retirada de pintura .
Preparación de superficies para su posterior cromado.
Leer Más
UCM 500DL
UCM 500DL
El equipo de limpieza por ultrasonidos UCM 500DL es comunmente utilizado en procesos de limpieza y descarbonización en el sector de la automoción. Debido a su tamaño, es ideal para pequeños talleres mecánicos y talleres de rectificado donde sin ningún problema, se pueden limpiar culatas y bloques de moter de 2.000cc. La carga y descarga de las piezas se realiza de forma muy sencilla gracias a su elevador neumático capaz de levantar hasta 275kg de peso de forma dinámica a una presión de 7 bares. En caso de necesidad de mayor carga, de forma estática se pueden cargar piezas de hasta 550kg sin riesgo de dañar el equipo.
Cuenta con un cuadro eléctrico extraible que facilita las tareas de mantenimiento a la par que permite que el equipo sea instalado en un rincon ocupando el mínimo espacio posible.
Gracias a su sistema de aislamiento de doble capa, logramos mantener la temperatura del baño con apenas aporte energético lo que se traduce en un ahorro energético, un ahorro en coste y una disminución de la huella de carbono.
Todos los equipos de la gama vienen equipados con separador de aceite que opcionalmente puede ser automático, generadores digitales sincronizados para la generación de ultrasonidos y baliza luminosa integrada que mantiene informado al cliente en todo momento del estado del equipo. El equipo cuenta con conexión ethernet para la adquisición de datos, control y monitoreo en remoto.
Los principales usos de este equipo son:
Reconstrucción de moteres.
Preparación de componentes de motores para la recepcción del cliente final.
Descarbonizción.
Desengrase.
Decapado.
Eliminación de la corrosión.
En industria alimentaria se utiliza para la limpieza de filtros, intercambiadores y elementos de transporte.
Leer Más
UCM 750DL
UCM 750DL
Nuestra gama estándar DL (Dinamic Loading) cuenta con una plataforma elevadora neumática con capacidad de carga hasta 1000kg o hidráulica cuando la carga supera los 1000kg. El elevador tiene tres funciones principales que son:
Ayudar a la carga y descarga de las piezas a limpiar.
Ayudar a limpieza en zonas de difícil acceso produciendo un leve movimiento del fluido que ayuda a la eliminación de los restos de suciedad desprendidos.
Evitar que la acción de los ultrasonidos se concentre en un punto e impedir así el marcado de las piezas a limpiar cuando estas están formadas por metales blandos como pueden ser el aluminio o el zamak.
Generadores digitales sincronizados, en DCM ultrasonic hemos desarrollado nuestro propio generador digital sincronizado con frecuencia de trabajo desde los 24 hasta 40kHz permitiendo así seleccionar la mejor frecuencia dependiendo del uso. Nuestro generador es el fruto de más de 10 años de experiencia en la limpieza por ultrasonidos viendo día a día las necesidades de nuestros clientes.
Transductores piezoeléctricos PZT4, fabricados en Japón seleccionados cuidadosamente para ofrecer el máximo rendimiento posible. Existen muchos fabricantes y modelos de transductores piezoeléctricos en el mercado, pero no todos se comportan de igual modo. En DCM ultrasonic realizamos un estudio con más de 15 modelos diferentes hasta dar con el que ofrecía el mayor rendimiento en combinación con nuestro generador, esto nos ha permitido obtener niveles de cavitación muy altos con consumos muy bajos.
Aislamiento térmico acústico, que evita perdidas de calor durante el funcionamiento de nuestros equipos manteniendo estos la temperatura evitando así ciclos innecesarios de calentamiento y enfriamiento que derivan directamente en un menor consumo eléctrico y ahorro económico.
Sistema de control con PLC y HMI, el equipo cuenta con una PLC y una pantalla a color HMI desde donde se puede control fácilmente toda la máquina con un menú muy intuitivo. El equipo cuenta con puerto de comunicaciones Ethernet permitiendo así el monitoreo y gestión del equipo en remoto.
Construcción integra en acero inoxidable, el equipo está construido íntegramente en acero inoxidable AISI 304L a excepción de los emisores de ultrasonidos que están fabricados en acero inoxidable AISI 316L. Los espesores del tanque y los emisores de ultrasonidos han sido cuidadosamente seleccionados para asegurar una vida útil larga y obtener la mejor resonancia posible del sistema consiguiendo así un rendimiento próximo al 98%, lo que se traduce en que toda la energía eléctrica empleada para generar los ultrasonidos es entregada en forma mecánica al tanque, reduciendo así las pérdidas de energía en forma de calor.
Leer Más
UCM 1000DL
UCM 1000DL
El equipo UCM 1000DL se caracteriza por gran capacidad de carga, ya que cuenta con un elevador neumático capaz de levantar 825 kg de forma dinámica, lo que facilita enormemente las tareas de carga y descarga de piezas. Además, cuenta con un sistema de vaivén mantiene en continuo movimiento las piezas mientras estas son limpiadas, esto es especialmente importante cuando el material a limpiar es especialmente blando como pueden ser el aluminio, zamak... para evitar que estas se marquen por la acción continua de los ultrasonidos en la misma zona.
La máquina está diseñada para soportar cargas estáticas de hasta 1650 kg lo que le confiere una gran versatilidad y la hace idónea para talleres donde se trabaja con cargas pesadas.
El equipo está equipado con un generador digital sincronizado que asegura el máximo rendimiento de la máquina ya que todos los emisores de ultrasonidos trabajan totalmente sincronizados evitando así la aparición de ondas destructivas en el baño que reducen el rendimiento del equipo.
Gracias a su aislamiento térmico acústico de doble capa aseguramos un nivel de presión sonora inferior a 78db lo que permite el uso del equipo sin necesidad de protecciones auditivas. El aislante térmico, es capaz de mantener la temperatura de la cuba durante horas sin perdidas lo que permite un gran ahorro en costes al no tener que activar la calefacción eléctrica para mantener la temperatura.
El modelo UCM 1000DL cuenta con un PLC y HMI que facilita el uso y programación del equipo de forma sencilla e intuitiva. Cuenta con conexión ethernet que permite monitorizar el equipo y operarlo a distancia.
Su construcción integra en acero inoxidable, le confieren una larga vida útil evitando el deterioro en el tiempo por corrosión.
Leer Más
UCM 3000DL
UCM 3000DL
Nuestra gama estándar DL (Dinamic Loading) cuenta con una plataforma elevadora neumática con capacidad de carga hasta 1500kg o hidráulica cuando la carga supera los 1500kg. El elvador tiene tres funciones principales que son:
Ayudar a la carga y descarga de las piezas a limpiar.
Ayudar a limpieza en zonas de dificil acceso produciendo una leve movimiento del fluido que ayuda a la eliminación de los restos de suciedad desprendidos.
Evitar que la acción de los ultrasonidos se concentre en un punto e impedir así el marcado de las piezas a limpiar cuando estas están formadas por metales blandos como pueden ser el aluminio o el zamak.
Generadores digitales sincronizados, en DCM ultrasonic hemos desarrollado nuestro propio generador digital sincronizado con frecuencia de trabajo desde los 24 hasta 40kHz permitiendo así seleccionar la mejor frecuencia dependiendo del uso. Nuestro generador es el fruto de más de 10 años de experiencia en la limpieza por ultrasonidos viendo día a día las necesidades de nuestros clientes.
Transductores piezoeléctricos PZT4, fabricados en Japón seleccionados cuidadosamente para ofrecer el máximo rendimiento posible. Existen muchos fabricantes y modelos de transductores piezoeléctricos en el mercado, pero no todos se comportan de igual modo. En DCM ultrasonic realizamos un estudio con más de 15 modelos diferentes hasta dar con el que ofrecía el mayor rendimiento en combinación con nuestro generador, esto nos ha permitido obtener niveles de cavitación muy altos con consumos muy bajos.
Aislamiento térmico acústico, que evita perdidas de calor durante el funcionamiento de nuestros equipos manteniendo estos la temperatura evitando así ciclos innecesarios de calientamiento y enfriamiento que derivan directamente en un menor consumo eléctrico y ahorro económico.
Sistema de control con PLC y HMI, el equipo cuenta con una PLC y una pantalla a color HMI desde donde se puede control facilmente toda la máquina con un menú muy intuitivo. El equipo cuenta con puerto de comunicaciones Ethernet permitiendo así el monitoreo y gestión del equipo en remoto.
Construcción integra en acero inoxidable, el equipo está contruido integramente en acero inoxidable AISI 304L a escepción de los emisores de ultrasonidos que están fabricados en acero inoxidable AISI 316L. Los espesores del tanque y los emisores de ultrasonidos han sido cuidadosamente seleccionados para asegurar una vida útil larga y obtener la mejor resonancia posible del sistema consiguiendo así un rendimiento proximo al 98%, lo que se traduce en que toda la energía eléctrica empleada para generar los ultrasonidos es entregada en forma mecanica al tanque, reduciendo así las perdidas de energía en forma de calor.
Leer Más
